FE-S PV Box T1+T2 1100 5Y 4S PV-Generatorenanschlußbox Typ 1+2 Art.Nr. 758454

198,00 € *

Inhalt: 1 Stück

Sofort versandfertig,
Lieferfrist 3-5 Werktage

Fuchsberg Electric FE-S PV Box T1+T2 1100 5Y 4S PV-Generatorenanschlußbox Typ 1+2... mehr

Produktinformationen "FE-S PV Box T1+T2 1100 5Y 4S PV-Generatorenanschlußbox Typ 1+2 Art.Nr. 758454"

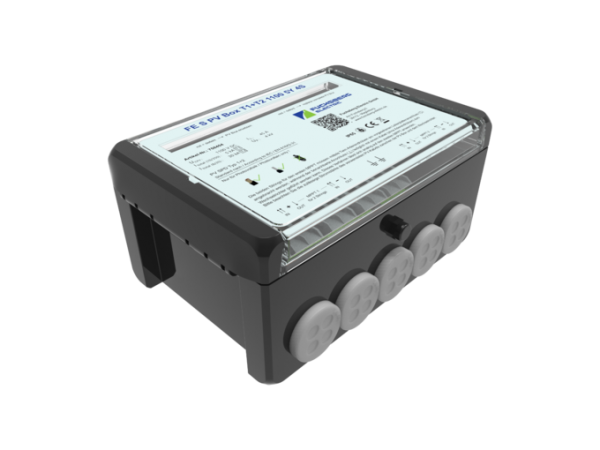

Fuchsberg Electric FE-S PV Box T1+T2 1100 5Y 4S PV-Generatorenanschlußbox Typ 1+2

Anschlussbox für den Blitz- und Überspannungsschutz von Photovoltaikanlagen.

Durch die kompakte Bauform ist die PV-Box sehr platzsparend.

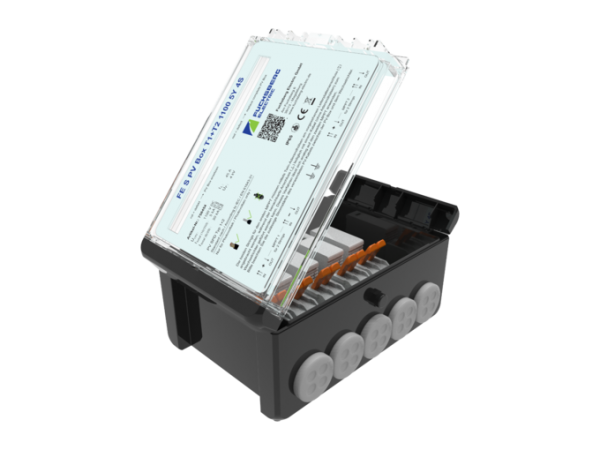

Dank der Doppel-CAGE-CLAMP®-Anschlüsse mit Bestätigungshebel sind keine MC4-Stecker sowie Aderendhülsen erforderlich.

Die patentierten Scharnierverschlüsse ermöglichen eine leichte und einfache sowie sichere Montage der PV-Box.

Dank der neuartigen Dichtungselemente ist die Konfektionierung der Leitungen einfach und garantiert die Schutzart IP 65.

- Typ 1+2

- Netzform: Y-Schaltung

- I total (10 / 350 µs) = 5 kA

- I total (8 / 20 µs) = 20 kA

- Schutzpfade: (+)-(PE), (+)-(PE), (+)-(-), (+/-)-(PE)

- keine MC4-Stecker und Aderendhülsen erforderlich

- Doppel-CAGE-CLAMP®-Anschlüsse pro Schutzpfad

Art.Nr.: 758454

Prüfklasse		PV Typ 1+2 / Class I+II
Höchste Dauerspannung	U_CPV	1100 V DC
Nennlaststrom	I_L	45 A
Gesamtableitvermögen (10/350 µs)	I_total	5 kA
Gesamtableitvermögen (8/20 µs)	I_total	30 kA
Maximaler Ableitstoßstrom (8/20 µs)	I_max	40 kA
Schutzpegel	U_p	< 4 kV
Kurzschlussfestigkeit	I_SCPV	10 kA
Ansprechzeit	t_A	25 ns
Typ der Kabelzuführung		Kabeldurchführung
2 Leitungen mit dem gleichen Durchmesser und Zwillingsaderendhülse		0,5 mm² ... 6 mm²
Leiterquerschnitt -Erdung		0,75 mm² ... 16 mm²
Defektanzeige		mit
Einsatzhöhe über NN		2000 m
Anzahl der MPPTs		2
Anzahl der Strings pro MPPT		2
Schutzart		IP 65
Betriebstemperatur		-40 °C … +80 °C
Zulässige Luftfeuchtigkeit	RH	30% ... 90%
Montage		Aufputz, Indoor / Outdoor, Kabelzuführung von unten
Standard nach		EN 61643-31:2019/ IEC 61643-31:2018/ IEC 61439-2:2020/ T1, T2

Kaufmännische Daten
Artikelnummer		758 454
Bruttogewicht / Nettogewicht		1040 g / 900 g
Abmaße der Verpackung L x B x H		225 x 152 x106 mm
EAN Nummer (GTIN)		4260574282349
Zolltarifnummer		85354000

Hersteller:

Fuchsberg Electric GmbH

Am Fuchsberg 6

39112 Magdeburg

Telefon+49 391 727699-0

Fax+49 391 727699-29
