Der fischer Nylon-Kippdübel DUOTEC für hohe Zug- und Querlasten durch 2 Komponenten. Einfache Montage mit geringem Bohrlochdurchmesser von 10 mm und kurzem Kippelement auch in engen und gedämmten Hohlräumen. Einfache Vormontage, der Dübel fällt auch ohne Schraube nicht in das Bohrloch. Kein Einschneiden und damit Schwächung der Gipskartonplatte. Das Kippelement klappt hinter der Platte automatisch auf und gibt ihm seine Tragkraft. Durch die flexible Schraubenaufnahme aus rostfreiem Stahl kann der Kippdübel mit Holz- und Spanplattenschrauben oder metrischen Haken- und Gewindestangen mit Kontermutter verwendet werden. Bei Bohrlochtreffern in Vollbaustoffen funktioniert er wie ein Spreizdübel.
Für Baustoffe geeignet : Gipskartonplatten Gipsfaserplatten Holzplatten wie z. B. OSB-Platten, Spanplatten, MDF-Platten Stahlplatten Kunststoffplatten Betonhohlsteine
Geeignet auch bei: Vollmaterialien, wie z. B.: Beton, Holz (Hierbei wird der Dübel als Spreitzdübel verwendet) Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.

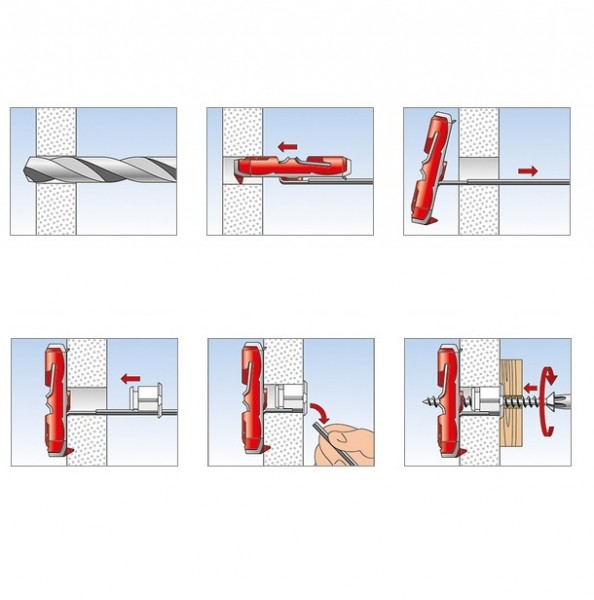

Funktionsweise Der DUOTEC ist geeignet für die Vorsteckmontage. Einfache Montage mit Hilfe gängiger 10 oder 12 mm Bohrer. Durch das kurze Kipplement geeignet für enge, auch mit Mineralwolle gedämmte Hohlräume. Länge des Kippelements ist zu beachten! In Vollbaustoffen, wie z. B. Beton oder Holz funktioniert er wie ein Spreizdübel. Achtung, nicht mit metrischen Schrauben! Die flexible Schraubenaufnahme ermöglicht die Verwendung von Holz-, Spanplatten und metrischen Schrauben und Haken.
Technische Daten Bohrernenndurchmesser d0 10 [mm] Min. Plattendicke dp 9,5 [mm] Max. Plattendicke dp 55 [mm] Min. Hohlraumtiefe a 40 [mm] Schraubendurchmesser ds 5,0 [mm] Schraubenlänge ls 70 [mm] Min. Bohrlochtiefe h1 80 [mm] Min. Schraubenlänge ls 70 [mm] Dübellänge l 50 [mm] Max. Dicke Anbauteil t fix 10 [mm]
