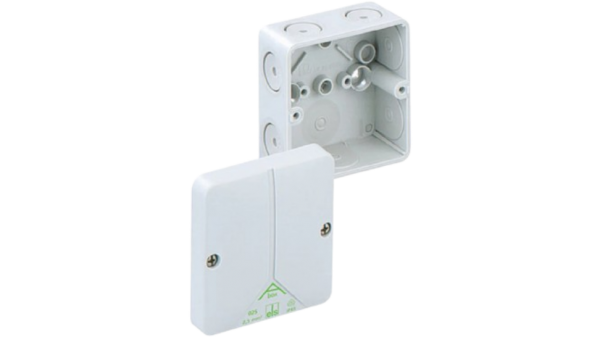

Spelsberg Abzweigkasten Abox 060-L

Neues Modell , ersetzt die alte Ausführung 80690701

Verbindungsdose/Abzweigkasten grau Schutzart IP 66

Abmessungen Außen:  127 x 127 x 70 mm (L x B x H)

Abmessungen Innen:    114 x 114 x 54mm  (L X B X H)

Ui=1000 V AC ohne Klemmen

Nennquerschnitt 6qmm, zertifiziert durch VDE (DIN EN 60670-1/22 (VDE 0606-1-/22)

DLG ( Ammoniakbeständigkeit ) ,selbstdichtende, weiche Einführungsmembranen, M20/M25,M32 Dichtbereich 4-28mm, 2 rückseitig, 8 seitlich

innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich

UV-beständig

Halogenfrei

Max-Anzahl Klemmen gem. DIN-VDE 0606-1 je Querschnitt   bei 1,5qmm = 14

Max-Anzahl Klemmen gem. DIN-VDE 0606-1 je Querschnitt   bei 2,5qmm = 10

Max-Anzahl Klemmen gem. DIN-VDE 0606-1 je Querschnitt   bei 4qmm    = 8

Max-Anzahl-Klemmen gem. DIN-VDE 0606-1 je Querschnitt   bei 6qmm    = 5

Schlagfestigkeit IK07

plombierbar

Drehmoment der Deckelschraube 1.2 Nm

Befestigungsart Wand-Deckenmontage  innenliegende Befestigungsstellen

Max. Anzahl Leiter je Querschnitt gem. DIN VDE 0606-1

Max. Anzahl Leiter bei 1,5qmm = 40

Max. Anzahl Leiter bei 2,5qmm = 30

Max-Anzahl Leiter  bei 4qmm   = 24

Max-Anzahl Leiter  bei 6qmm   = 15

Ungebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95%

max. relative Luftfeuchtigkeit 40°C 50%

Umgebungstemperatur min. -25°C

Umgebungstemperatur max. 55°C

Umgebungstemperatur 24h 35°C

Installationsort geschützter Außenbereich

Werkstoff Unter und Oberteil Polypropylen

Material Einführung und Dichtung Thermoplastisches Elastomer

Material Deckelschraube Edelstahl V2A

Herstellerangabe:

Günther Spelsberg GmbH + Co. KG
Im Gewerbepark 1
58579 Schalksmühle
Telefon: +49 2355 892-0
Telefax: +49 2355 892-299
E-Mail: info@spelsberg.de
