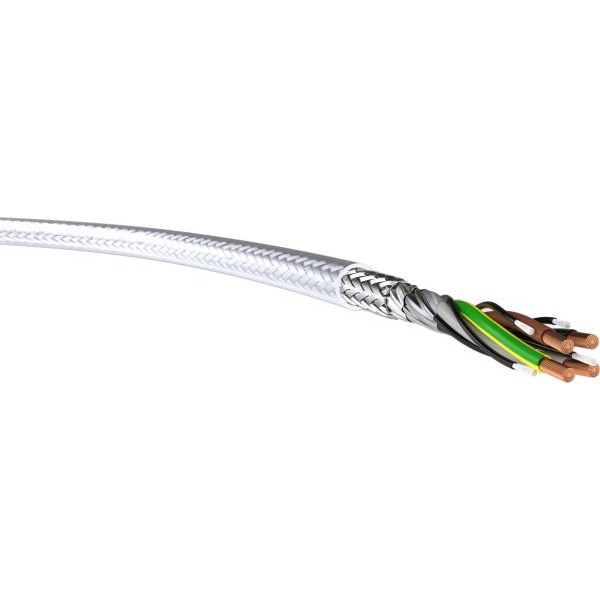

500m Motorenanschlußleitung 2YSLCY-JB 4x1,5qmm transparenter Außenmantel

Als Energie-, Steuer-, Anschluss- und Verbindungsleitung für frequenzumrichtergesteuerte
Antriebssysteme. Für Werkzeug-, Be- und Verarbeitungsmaschinen, Bearbeitungszentren,
Industrieroboter, Transferstr. und Handhabungsgeräte. Außerdem für Antriebe von Pumpen,
Lüftern, Transportbändern, Klimaanlagen von allen industriellen Herstellern/Verarbeitern. Zur
Innen- und Außenverlegung bei mittlerer mech. Beanspruchung f. feste Verlegung u. flexible
Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsw. Bewegungsfüh-
rung, in trockener, feuchter od. nasser Umgebung, auch in explosionsgefährdeten Bereichen
(Zone 1, Zone 2, Zone 11).

Aufbau

Kupferleiter blank , feindrähtig 1,5qmm - 95qmm

Leiterklasse 5 nach DIN VDE 0295

Alukaschierte Kunstofffolie - Metallseite außen -

Geflecht Kupfer verzinnt

Aderisolation aus Polyethylen

Kennzeichnung schwarz, blau, braun, grün-gelb

Außenmantel Polyvinychlorid , PVC, transparent

Technische Daten

Nennspannung 600V/1000V

Prüfspannung 4000V

Temperatureinsatzbereich im Betrieb fest verlegt -40°C - +70°C

bewegt -5°C - +70°C

bei Installation  -5°C - +50°C

Flammwidrig DIN VDE 0472-804, Prüfart B

Ölbeständigkeit DIN ISO 6722-1

ISC 1817-Öl-Nr. 1:48h bei 90°C

ICEA S-82-522 ( ASTM-ÖL Nr.2  4.00h bei 70°C )

Zugbeanspruchung 50 N  je Leiterquerschnitt 15 N je Leiterquerschnitt

mindest Biegeradius 7x Kabelaußendurchmesser

Isolationswiderstand 100 Mohm x km

Dreiphasensystem 1200 V

Einphasensystem   1400 V beide Außenleiter isoliert

                             1800 V        "               "

                               700 V ein Außenleiter geerdet

Scheitelwert der Wechselspannung 1700V

Rauchgasdichte HD 606 bzw. IEC 601034-1, 601034-2 und BS 7622 Teil 1+2

CU-Zahl  95,0     Außendurchmesser ca.  10,7mm  Gewicht ca. 145kg/km    Brandlast 2,0

Die gezeigte Abbildung kann vom Original abweichen.

Schnittware gerne auf Anfrage.

Bitte beachten Sie, dass eine Rückgabe für individuelle Schnitte, die wir in Ihrem Auftrag ausführen, ausgeschlossen sind.

Vielen Dank für Ihr Verständnis.
