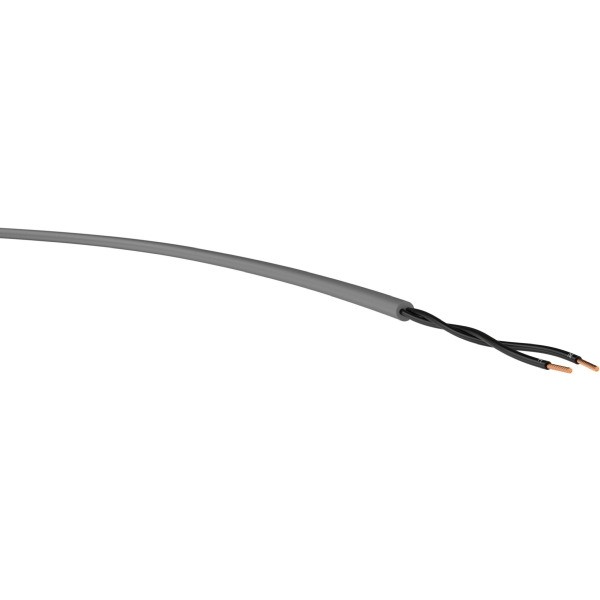

100m YSLY-OZ Steuerleitung 2x1,5 qmm

Mantelfarbe : grau

Kunststoff-Steuerleitung

wird als Mess-, Kontroll- und Steuerleitung an Maschinen, Förderbändern, in der Klimatechnik,
im Anlagenbau und in trockenen und feuchten Räumen, bei geringen mechanischen Beanspruchungen
verwendet. Im Freien nur bei geschützter Verlegung verwendbar. Nicht im Wasser
einsetzbar. Die Leitung ist gegen Einwirkung von Säuren, Laugen und Ölen weitgehend beständig.

Leiter       Konstruktionsaufbau in Anlehnung an DIN VDE 0245, 0250 und 0281

Cu-Litze blank, feindrähtig, Leiteraufbau nach VDE 0295 Klasse 5
bzw. IEC 228 class 5
Adern     OZ - schwarze Adern mit Zahlenaufdruck, ohne grün-gelb
Schutzleiter
JZ - schwarze Adern mit Zahlenaufdruck, mit grün-gelb Schutzleiter

OB - farbige Adern ohne grün-gelb Schutzleiter

JB - farbige Adern mit grün-gelb Schutzleiter

Verseilart      Adern in Lagen verseilt, mit optimalen Schlaglängen

Schutzleiter Grün-gelb in der Außenlage ab 3 Adern

Außenmantel Mantelmaterial aus Spezial-PVC-Mischung

Nennspannung 300 V / 500 V
Prüfspannung 3000V
Leiterwiderstand bei 20°C nach VDE 0295 Klasse 5 bzw. IEC 228 class 5 für feindrähtige Leiter

Temperatur am Leiter max + 70°C im Betrieb + 150°C im Kurzschlussfall

Isolationswiderstand min. 20 MOhm km

Durchschlagsspannung min. 6000V

min. Biegeradius bis 12mm-Ø 10 x Leitungsdurchm.

                           > 12mm-Ø 15 x Leitungsdurchm.

Temperaturbereich bewegt -5°C bis +70°C

Temperaturbereich fest verlegt -30°C bis +80°C

Prüfungen nach DIN VDE 0472 und IEC:

Brennverhalten Prüfart B nach VDE 0472 Teil 804 bzw. IEC 60332-1

CU-Gewicht: 28,8 kg/km    Außendurchmesser: ca. 7,7 mm    Gesamtgewicht: ca.77 kg/Km

Die gezeigte Abbildung kann vom Original abweichen.

Herstellerangabe:

elmat

51491 Overrath
